攻牙加工必須要用攻牙油嗎，有很多工廠在金屬加工時，都會遇到攻牙這個環(huán)節(jié)，但絕大數(shù)人都不用攻牙油，或者說用的其他油來代替攻牙油。很多工廠甚至用了十幾年，早已經(jīng)習(xí)慣了，覺得沒什么問題呀。沒有問題往往就是最大的問題，因?yàn)槟銢]有用過真正的攻牙油，覺得現(xiàn)狀就是最好的。那是因?yàn)槟銢]有比較，沒有對比，往往更好的解決方案在你的視野范圍之外，如果你不能看得長遠(yuǎn)一些，你損失的將是更多，也許此刻你覺得沒什么問題，一旦出現(xiàn)問題可能就是致命性的，讓你措手不及的。

攻牙用攻牙油到底有什么好處呢，很多人都用手工攻過牙，都知道要加點(diǎn)油攻出來的牙才會光潔度高，螺紋的咬合度也高了，攻牙要加油已經(jīng)成為大伙的常識了，但是真正明白攻牙要加油是為什么，想必操作師傅們都不是很清楚，其實(shí)攻牙加油主要的目的有3個：

攻牙油在攻牙過程中可以起到降溫，當(dāng)絲錐在切削的時候，絲錐的溫度急劇上升，如果不冷卻的話絲錐很容易被損壞，這樣會使絲錐的強(qiáng)度急劇下降，影響絲錐的耐用性。

絲錐在切削的時候，如果不加油的話，切削出來的螺紋表面容易出現(xiàn)粗糙，不光滑。嚴(yán)重影響螺紋的質(zhì)量。

攻牙的過程中會產(chǎn)生大量的鐵屑（這里以切削絲錐為主），鐵屑容易黏在螺紋孔內(nèi)跟絲錐上面，這個時候要求滲透性不可缺少的加工輔料。

綜合這么幾點(diǎn)來看，攻牙加工還是用攻牙油比較好，用對了油才是最重要的，這樣對加工都是有利的。

部分說明：擠壓絲錐是因材料產(chǎn)生塑性流動，擠壓轉(zhuǎn)造成螺紋的關(guān)系，切削液的性能必須以潤滑性大于冷卻性為主。另外，在注油的方式上，在絲錐和母螺紋接觸的部分不要使油膜喪失，要充分的強(qiáng)制給油，下面這張圖讓你搞定攻牙攻絲該用什么切削油。

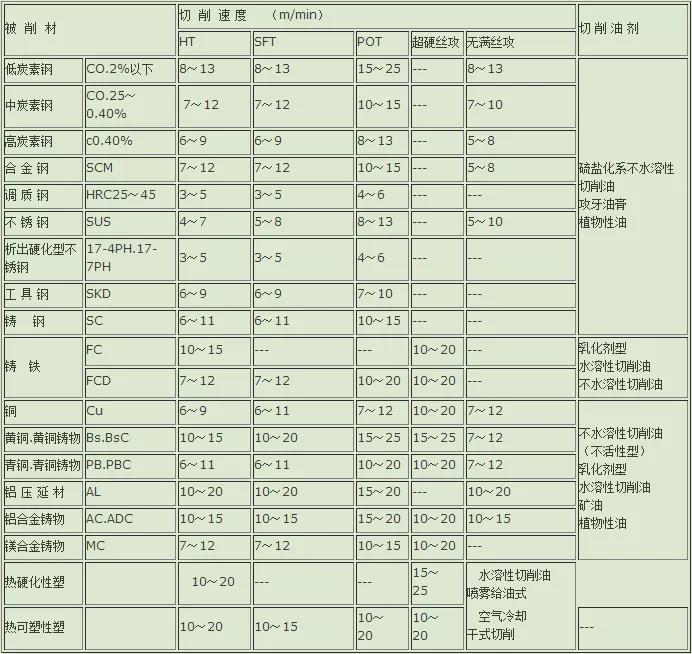

螺紋工具切削速度和切削油對比參數(shù)表
